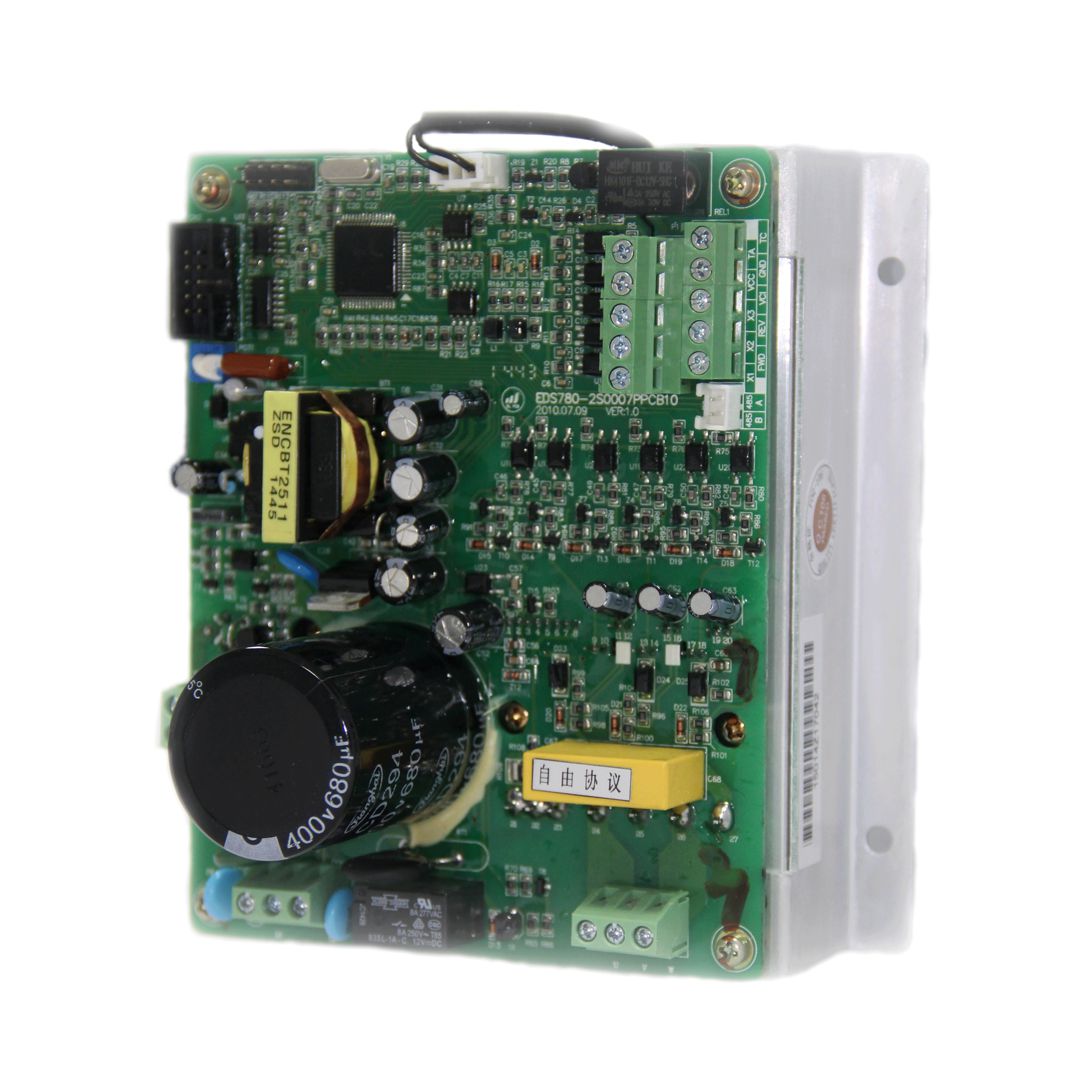

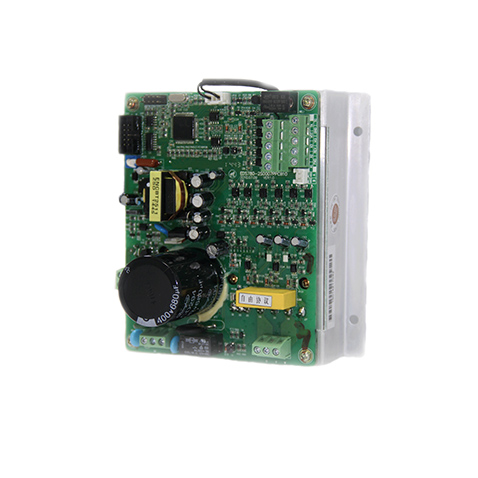

EDS780系列單板機通用型變頻器
產品描述

采用單板安裝式設計,適合對空間要求高的場合;可應用于空氣中含有粉塵、棉絮、油污的惡劣環境;控制信號采用光電隔離,有效降低電磁干擾,并保證電氣安全。

典型應用

適用于工業與民用領域的小功率電機。

產品性能優勢

  • 功率范圍

    0.75KW~1.5KW

  • 開環V/F控制

    采用空間電壓矢量SVPWM控;

  • 內置PID控制
  • AVR輸出功能

應用優勢


采用單板安裝式設計,更適合對空間要求高的場合

采用無風扇設計,可應用于空氣中含有粉塵、棉絮、油污的惡劣環境

控制信號采用光電隔離,有效降低電磁干擾,并保證電氣安全

采用空間電壓矢量SVPWM控制,有效優化輸出電壓特性

性能指標


項目項目描述
輸入額定電壓、頻率單相220V,50Hz/60Hz
允許工作電壓范圍單相電壓AC140V~AC260V
輸出電壓220伏級:0~220V
頻率0Hz~400Hz
過載能力最大過載能力:230% 額定電流
控制性能控制方式采用空間電壓矢量 SVPWM 控制
調速范圍0.111111111
起動轉矩1Hz時150%額定轉矩
運行轉速穩≤±0.5%額定同步轉速
頻率精度數字設定:最高頻率X±0.01%;模擬設定:最高頻率X±0.5%
頻率分辨率模擬設定最高頻率的0.1%
數字設定0.01Hz
轉矩提升自動轉矩提升,手動轉矩提升0.1%~120%
直流制動停止直流制動分別可選,動作頻率0~15Hz,動作電壓0~15%,動作時間0~20.0秒
多段速運行采用4位16段速控制,每段速參數獨立設定
自動節能運行根據負載情況,自動化V/F曲線,實現節能運行




體積型號


變頻器型號額定容量額定輸出電流適配電機
(KVA)(A)(KW)
EDS780-2S0007147.41400.75

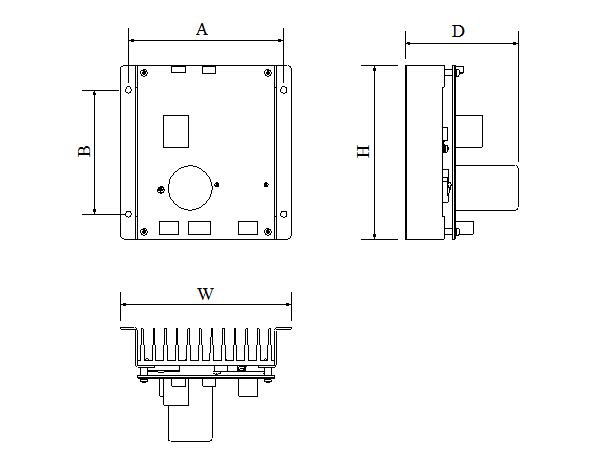

安裝尺寸



變頻器型號W (mm)H (mm)D (mm)A (mm)B (mm)安裝孔徑
EDS780-2S0007147.414092135.21005
