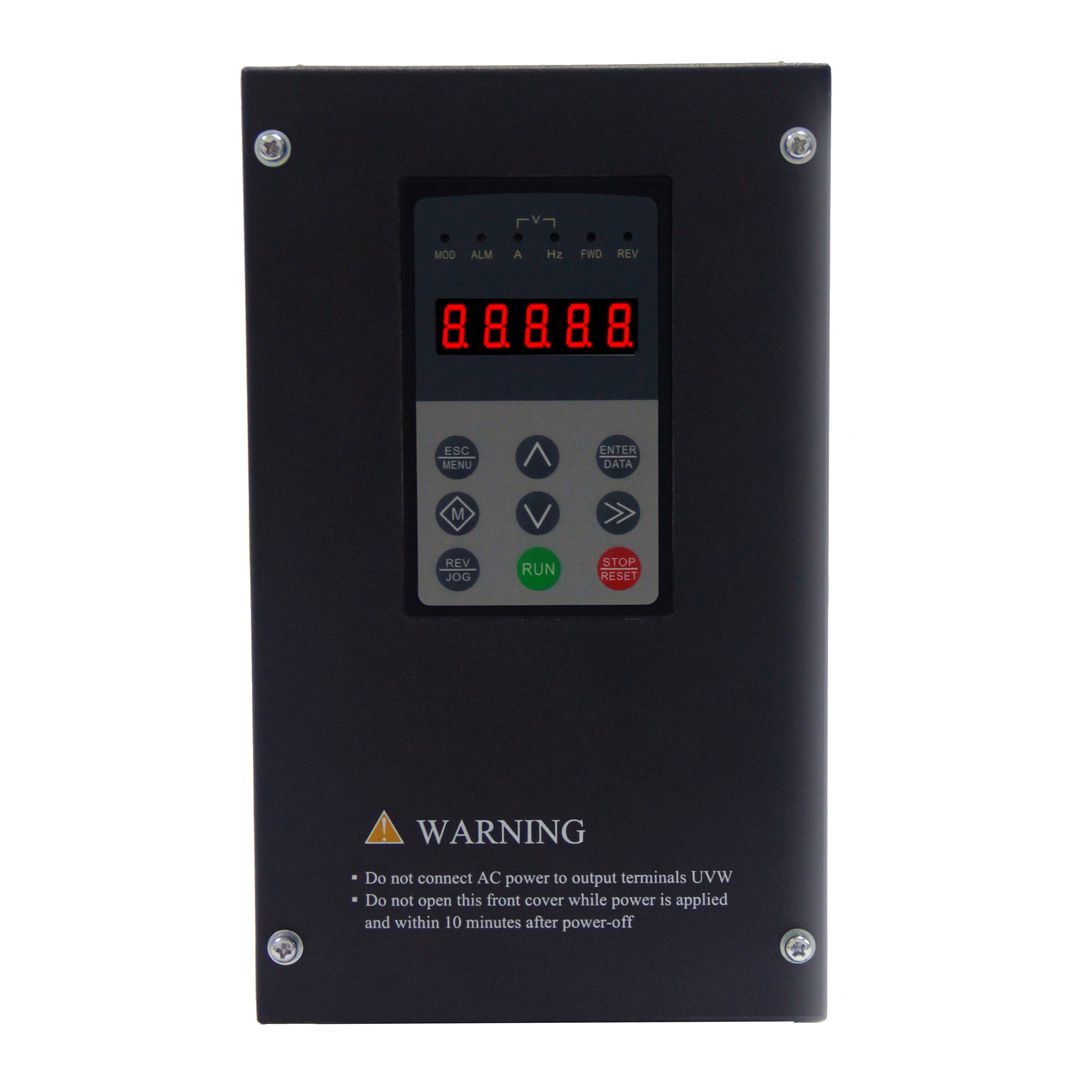

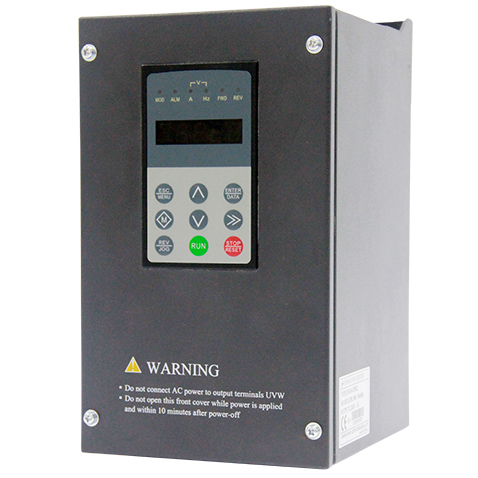

EN610系列高防護型變頻器
產品描述

EN610系列高防護型變頻器，專門為適應高潮濕、高油污、高粉塵等惡劣環境開發。產品采用32位DSP硬件平臺，先進的控制算法，可實現有PG閉環矢量控制，無PG矢量控制，具有速度矢量和轉矩矢量兩種工作方式，能快速限住沖擊電流。該系列產品控制精度高、速度響應快、低頻特性優越，智能檢測與保護完善，有著廣泛的組網功能和友好的用戶使用習慣，豐富的外圍總線擴展、端子擴展、繼電器擴展、模擬量擴展等。

典型應用

高度潮濕、高粉塵、多油污應用場合。

產品特點

  • 高防護設計理念

    獨立風道設計、元器件全密閉、全金屬外殼、三防風扇、防水線纜接頭

  • 卓越的矢量性能

    0.5HZ突加速至50HZ，50HZ突加載150%

  • 優秀的磁通制動能力

    開通磁通制動、無磁通制動

  • 快速的轉速追蹤

    停電再啟動，自由停機再啟動

?

應用優勢


豐富的用戶應用功能：頻率給定采用主流的主輔給定模式；命令通道捆綁頻率功能 ；內置過程PID功能等 ；通訊虛擬端子功能；內部虛擬端子功能；恒壓供水功能；擺頻控制功能；下垂控制功能；定長控制功能；增強型PLC功能；通訊映射功能 ；可擴展多種擴展卡，滿足各種運用

支持多種通信協議：自定義協議；標準Modbus協議擴展CAN總線；擴展Profibus-DP總線；完善的后臺監控系統；

支持多種編碼器：差分編碼器 ；開路集電極編碼器 ；支持5V、12V、24V編碼器。

完善的保護：采用3相電流采樣；輸出對地短路保護功能；輸出缺相保護功能；輸入缺相保護功能；上電對地保護功能；智能溫度控制功能；

性能指標


項目項目描述
輸入額定電壓、頻率三相380伏級：三相380V，50Hz/60Hz
允許電壓波動范圍三相380伏級：320～460V
輸出電壓0～380V
頻率0～600Hz
過載能力G型：150%額定電流1分鐘；
控制性能控制方式無PG矢量控制，有PG矢量控制，開環V/F控制，無PG轉矩控制，有PG轉矩控制
速度控制精度±0.5% 額定同步轉速（無PG矢量控制）；
±0.1% 額定同步轉速（有PG矢量控制）；
±1% 額定同步轉速（V/F控制）；
調速范圍1：2000（有PG矢量控制）；
1：100（無PG矢量控制）；
1：50（V/F控制）；
起動轉矩1.0Hz：150% 額定轉矩（V/F控制）；
0.5Hz：150% 額定轉矩(無PG矢量控制)；
0Hz：180% 額定轉矩（有PG矢量控制）；
速度波動±0.3% 額定同步轉速（無PG矢量控制）；
±0.1% 額定同步轉速（有PG矢量控制）；
轉矩控制精度±10% 額定轉矩（無PG矢量控制，無PG轉矩控制）；
±5%  額定轉矩（有PG矢量控制，有PG轉矩控制）。
轉矩響應≤20ms（無PG矢量控制）；
≤10ms（有PG矢量控制）；
頻率精度數字設定：最高頻率×±0.01%；模擬設定：最高頻率×±0.5%
頻率分辨率模擬設定最高頻率的0.1%
數字設定精度0.01Hz
外部脈沖最高頻率的0.1%
轉矩提升自動轉矩提升；手動轉矩提升0.1～12.0%
V/F曲線(電壓頻率特性)額定頻率在5～650Hz任意設定，可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3、自定義V/F共5類曲線
加減速曲線兩種方式：直線加減速和S曲線加減速；15種加減速時間，時間單位(0.01s、0.1s、1s)可選 ，最長1000分鐘
制動能耗制動EN610系列功率段已內置制動單元，只需在（+）與PB之間加制動電阻
直流制動起動、停止動作分別可選，動作頻率0～15Hz，動作電流0～100%額定電流，動作時間0～30.0s
點動點動頻率范圍：0Hz～上限頻率；點動加減速時間0.1～6000.0秒可設置
多段速運行通過內置PLC或控制端子實現多段速運行，多達15段，每段對應單獨加減速時間，內置PLC支持掉電保存
內置PID控制器可方便地構成閉環控制系統
自動節能運行根據負載情況，自動優化V/F曲線，實現節能運行
自動電壓調整(AVR)當電網電壓變化時，能自動保持輸出電壓恒定
自動限流對運行期間電流自動限制，防止頻繁過流故障跳閘
載波調制根據負載特性自動調整載波
轉速跟蹤再啟動實現對旋轉中的電機的無沖擊平滑起動
運行功能運行命令給定通道操作鍵盤給定、控制端子給定、通訊給定，可通過多種方式切換
運行頻率給定通道主輔給定，實現一個主調節、一個微調控制。數字給定、模擬給定、脈沖給定、脈寬給定、通訊給定等可通過多種方式隨時切換
捆綁功能運行命令通道與頻率給定通道可以任意捆綁，同步切換
輸入輸出特性數字輸入通道8路通用數字輸入通道，最大頻率1KHz，其中1路可作脈沖輸入通道，最大輸入50KHz，可擴展至14路
模擬輸入通道2路模擬輸入通道，其中AI1可選4～20mA或0～10V輸出，AI2通道為差分輸入，4～20mA或-10～10V輸入可選，可擴展至4路模擬輸入
脈沖輸出通道0.1～20KHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出
模擬輸出通道2路模擬信號輸出，其中AO1通道可選4～20mA或0～10V，AO2通道可選4～20mA或0～10V可實現設定頻率、輸出頻率等物理量的輸出，可擴展至4路模擬輸出
特色功能快速限流最大程度限制變頻器過流、更可靠運行
單脈沖控制適用于需要一鍵控制變頻器起、停的場合，按一下起，再按一下停，再按一下又起，如此重復。此種用法簡單可靠，不易誤操作
定長控制可實現定長控制
定時控制定時控制功能：設定時間范圍0.1Min ～ 6500.0Min
虛擬端子五組虛擬輸入、輸出IO，可實現簡易邏輯控制
操作鍵盤鍵盤顯示可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數
按鍵鎖定實現對按鍵的部分或者全部鎖定
保護功能上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、欠載保護 、繼電器吸合保護、端子保護、停電不停保護等
環境使用場所室內，不受陽光直曬，無粉塵、腐蝕性氣體、可燃性氣體、油霧或鹽份等，可有少量水蒸汽、滴水。
海拔低于1000米。（高于1000米時需降額使用， 每增加1000米高度輸出電流約降低額定電流的10%）
周圍溫度-10℃～+40℃(環境溫度在40℃～50℃時,請降額使用或增強散熱)
周圍濕度小于95%RH，無水珠凝結
振動小于5.9米/秒2(0.6g)
存儲溫度-40℃～+70℃
結構防護等級IP53
冷卻方式強制風冷
安裝方式壁掛式

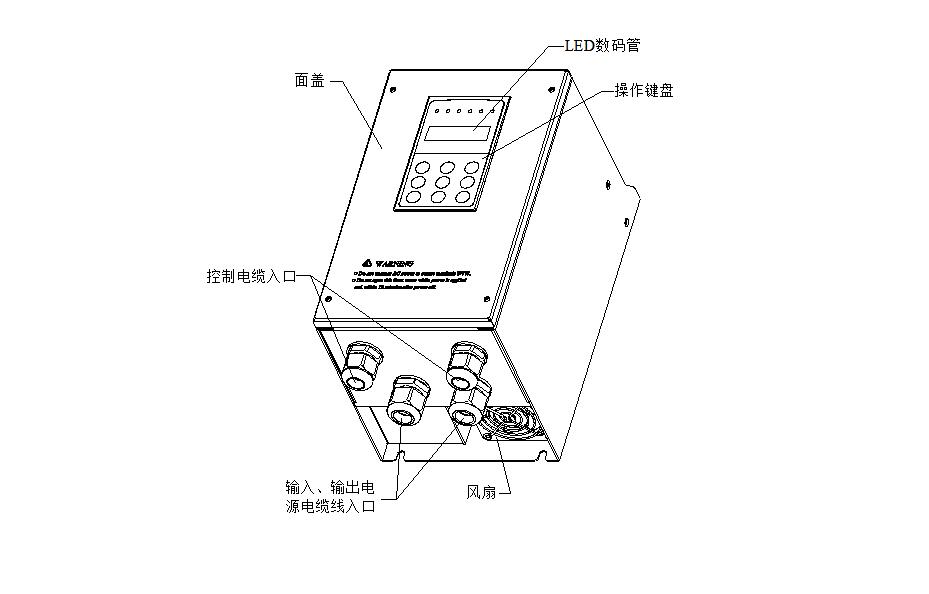

體積型號

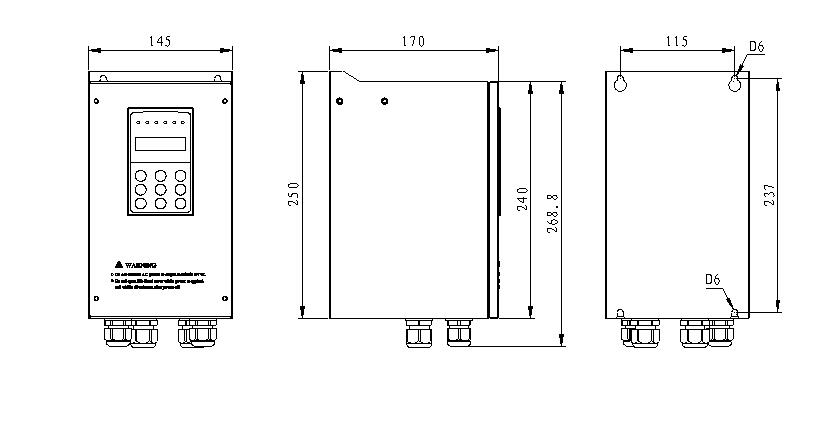

安裝尺寸
