本篇講解的目的：

本篇主要講述易能電氣擴展卡產品的區分標識與安裝介紹，讓讀者閱讀本文后能正確識別擴展卡，并掌握安裝與接線。

注意：詳細應用參數的設置，請根據實際工況查閱《使用手冊》，此次不做詳述。

能使用擴展卡的機型：

EN500/EN600/EN650/EN607系列產品均可使用擴展卡。本篇共介紹9種擴展卡，分別為：編碼器PG卡3種，通訊擴展卡4種，供水卡1種，二合一卡1種。

每塊主控板只有1個擴展口，因此單臺變頻器不能同時安裝2塊及其以上數量的擴展卡。

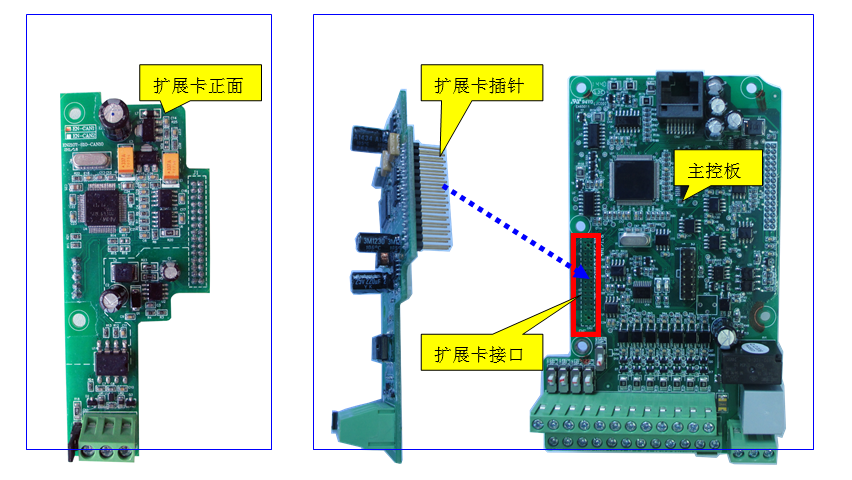

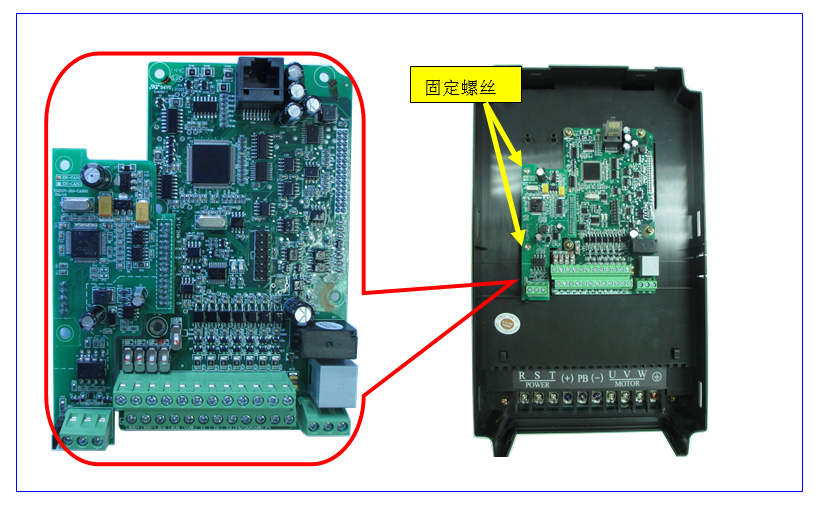

擴展卡的安裝與固定：

?

擴展卡的種類介紹：

1、 編碼器PG卡：易能公司開發EN-PG01（差分式） , EN-PG02（差分式） , EN-PG03（集電極式） 3款PG卡，適用光電式增量編碼器，編碼器線數范圍0～10000，輸出信號分集電極式和差分式兩種，集電極式一般采用24V電壓，差分采用5V電壓。

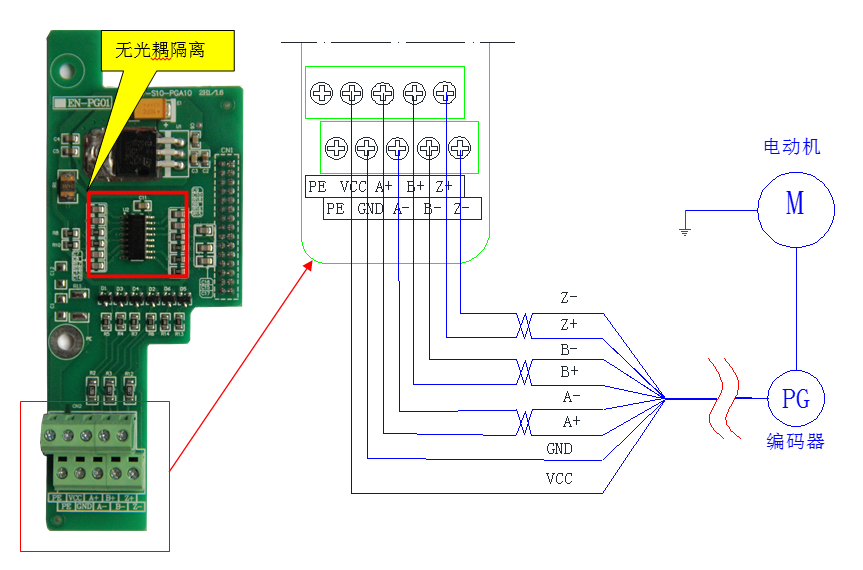

  n  EN-PG01  適用差分信號的編碼器，卡內信號回路無光耦隔離，適應一般電磁噪聲場合。

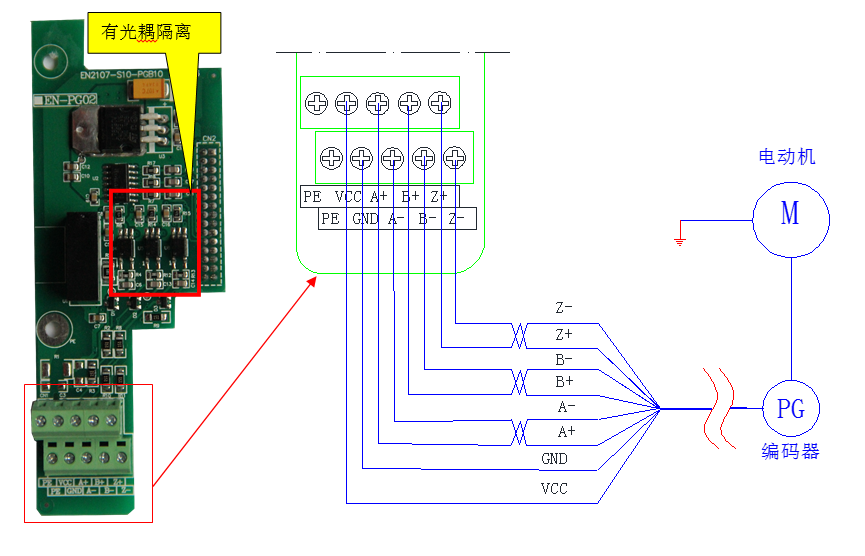

n  EN-PG02:  適用差分信號的編碼器，卡內信號回路有光耦隔離，適應強電磁噪聲場合。

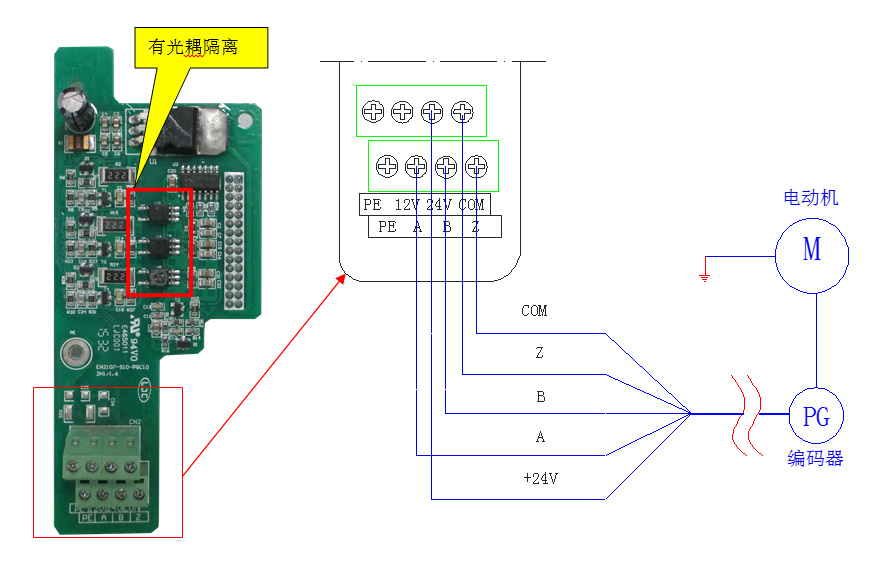

n  EN-PG03:  適用集電極信號的編碼器，卡內信號回路有光耦隔離，適應較強電磁噪聲場合。

2、 Profibus-dp通訊卡：易能公司開發EN-PR01 , EN-PR02兩款Profibus-dp通訊卡

Profibus是由SIEMENS等公司組織開發的現場總線，國際標準之一。Profibus針對不同應用推出3種類型：Profibus-DP，Profibus?PA和Profibus ?FMS。其中Profibus?DP采用經過優化的高速、廉價通信介質，專為自動控制系統和設備現場總線之間通信設計，能滿足分布式控制系統實時性、穩定性和可靠性要求；Profibus?DP允許構成單主站或多主站系統，具有高度的靈活性。

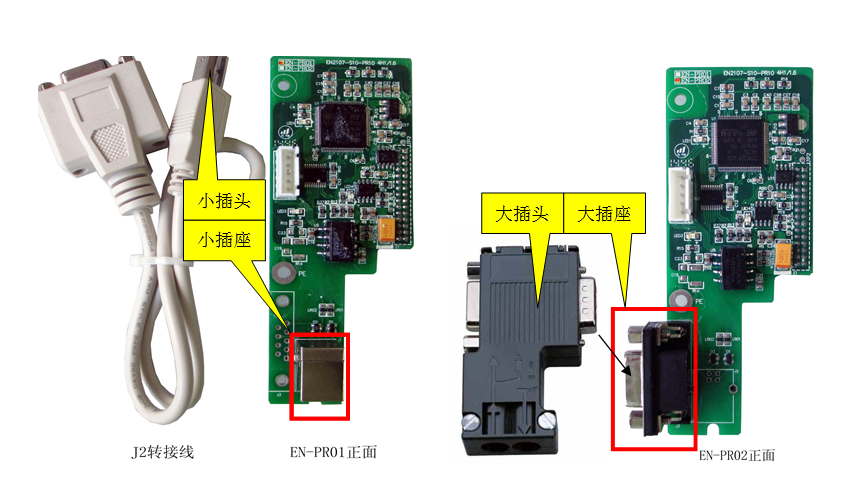

n  EN-PR01 ：15KW及其以下功率段機器使用（小插接頭）

n  EN-PR02 ：18KW及其以上功率段機器使用（大插接頭）

n   Profibus-DP總線通訊卡與變頻器連接

3、 Can通訊卡：易能公司開發EN-CAN1 , EN-CAN2兩款CAN通訊卡

CAN總線由德國Bosch公司為車載儀表數據交換開發，最早國際標準的現場總線，目前應用擴展到過程控制、機械制造、機器人和樓宇自動化領域。工控領域CAN總線可作為現場設備級的通信總線，與其他總線相比，具有很高可靠性和性價比。CAN網絡上任一節點均可作為主節點主動地與其他節點交換數據，設計靈活開發便捷，系統性能高，結構簡單器件容易購買。

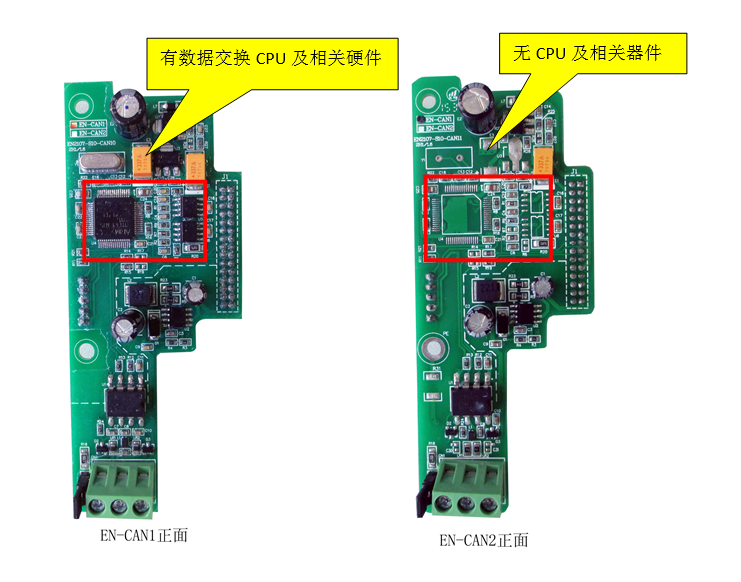

n  EN-CAN1  為Canopen 協議 ，變頻器參數映射地址,用Can總線標準EDS文件定義；

n  EN-CAN2  為Canlink協議 ，變頻器參數映射地址,按我司標準定義。

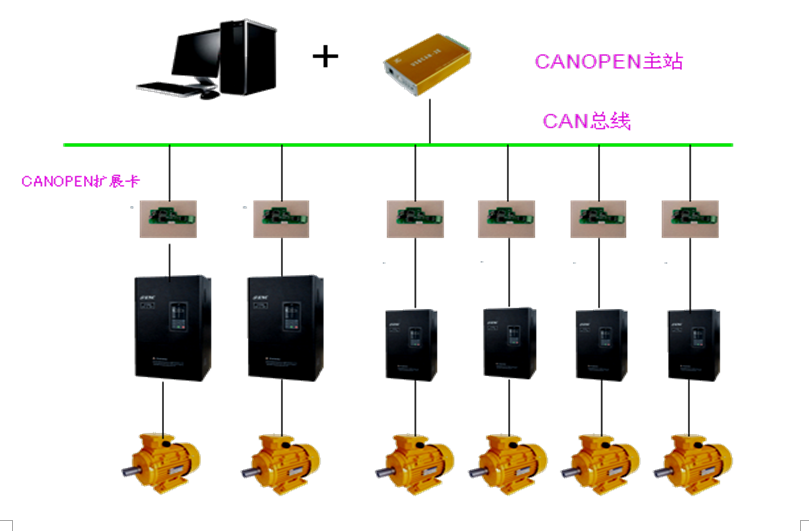

n  CAN總線通訊卡與變頻器連接

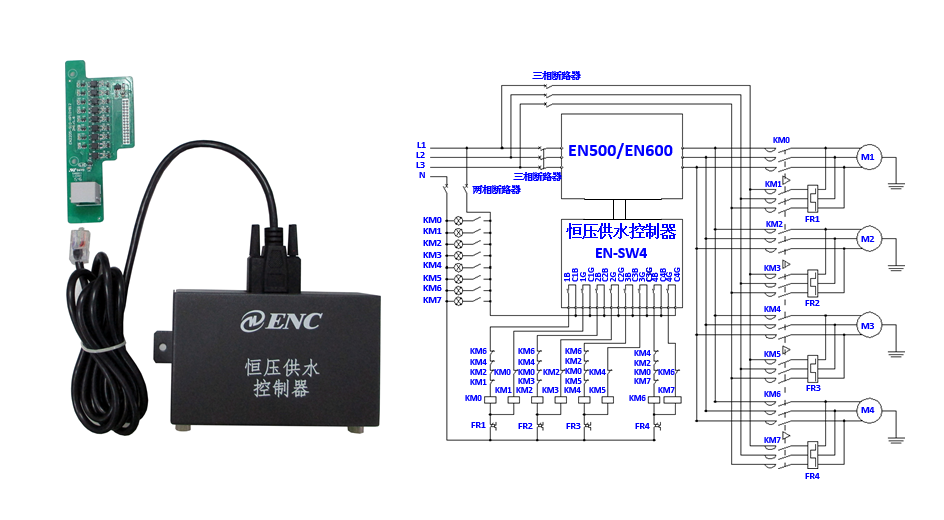

4、 恒壓供水卡：EN-SW4

n  EN-SW4   主要應用在EN500/EN600恒壓供水一拖四的場合，控制器通過擴展卡與主控板連接，控制器輸出有8個繼電器，每2個一組分別控制1臺水泵的工頻與變頻。

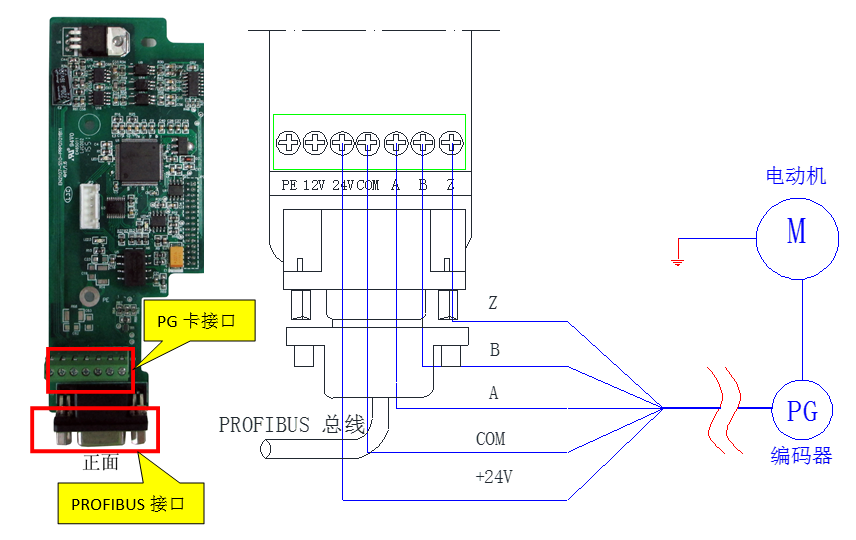

6、 Profibus-PG 二合一卡：EN-PRPG01

n  EN-PRPG01   適用在上位機系統為PFOFIBUS-DP通訊協議，同時又要加裝編碼器的應用工況。
