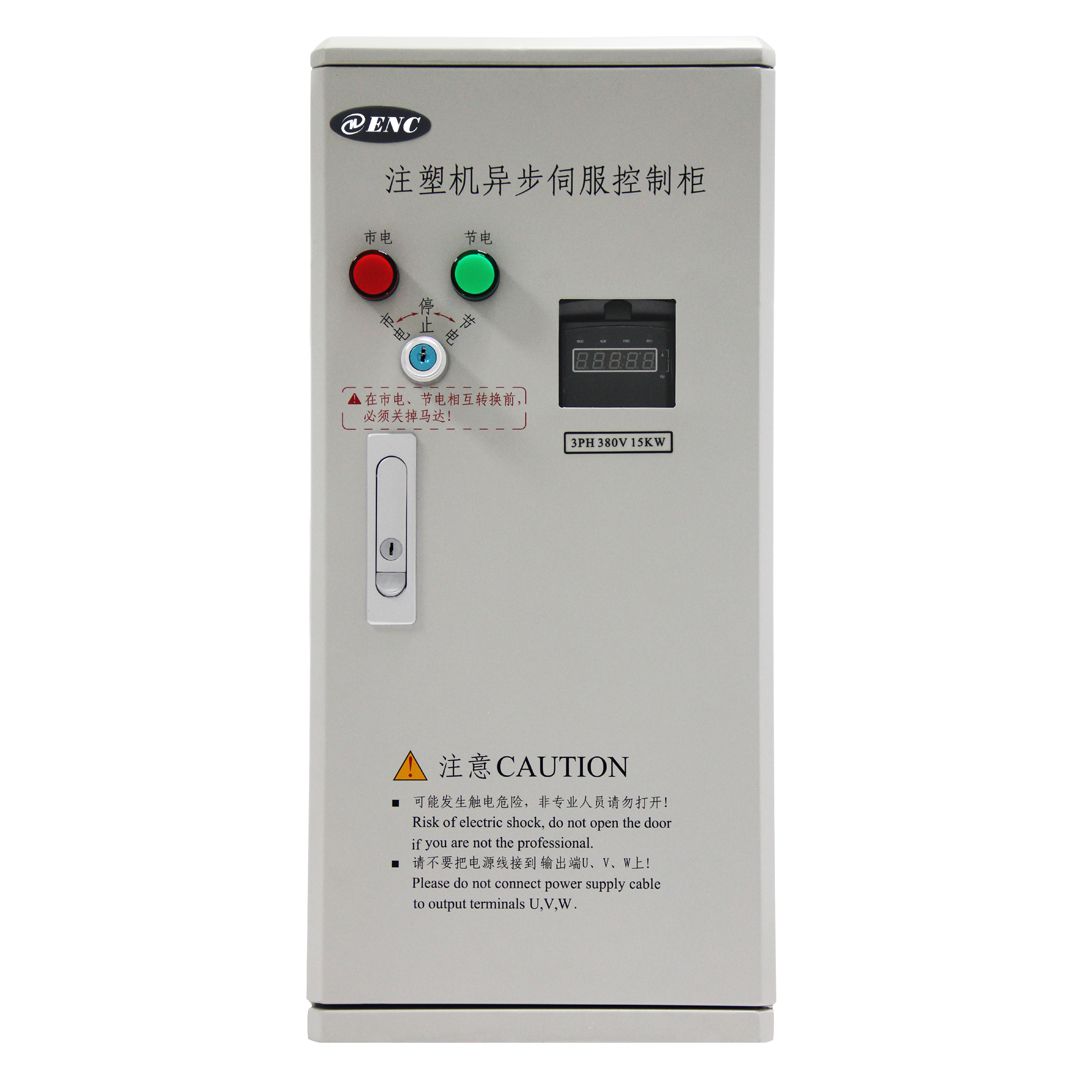

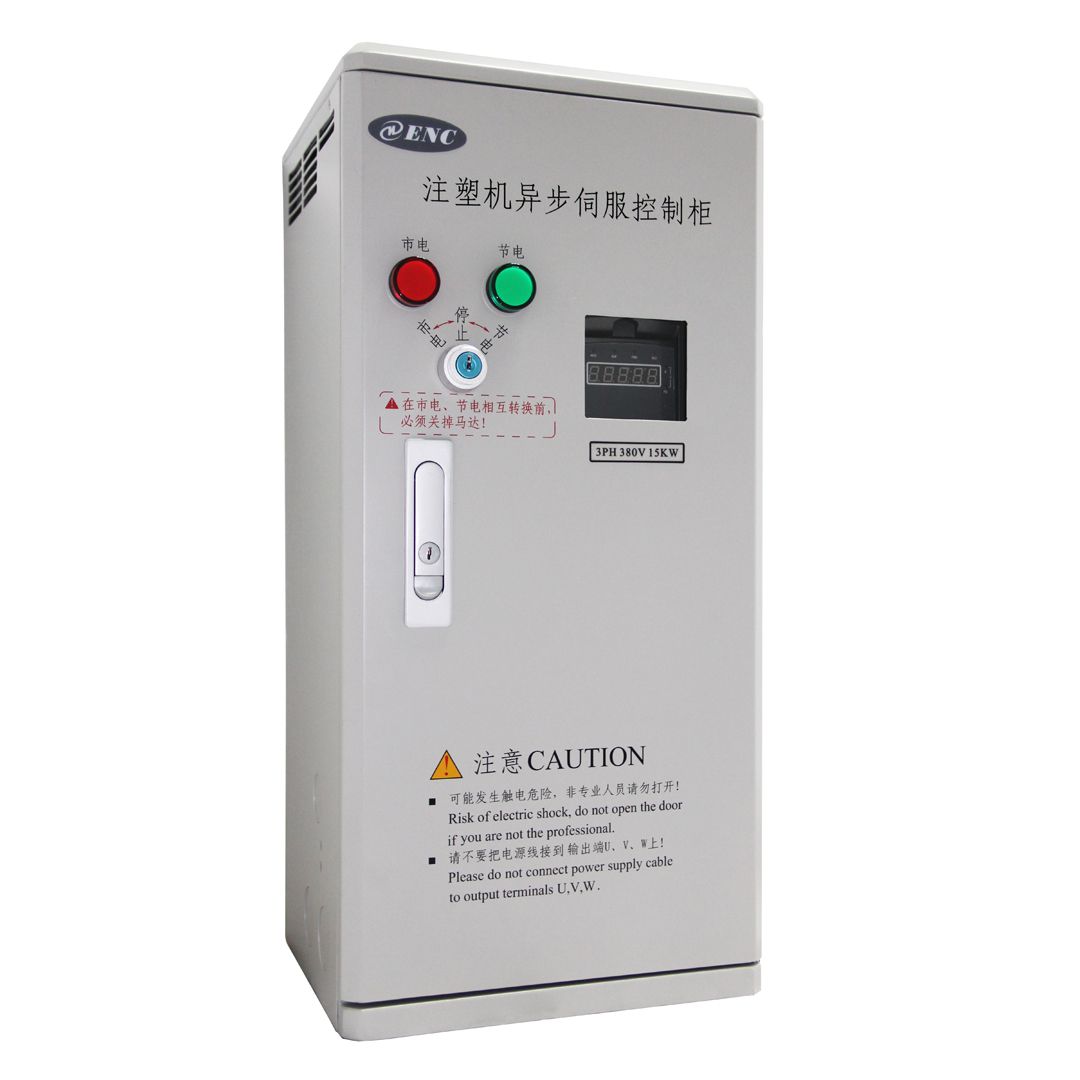

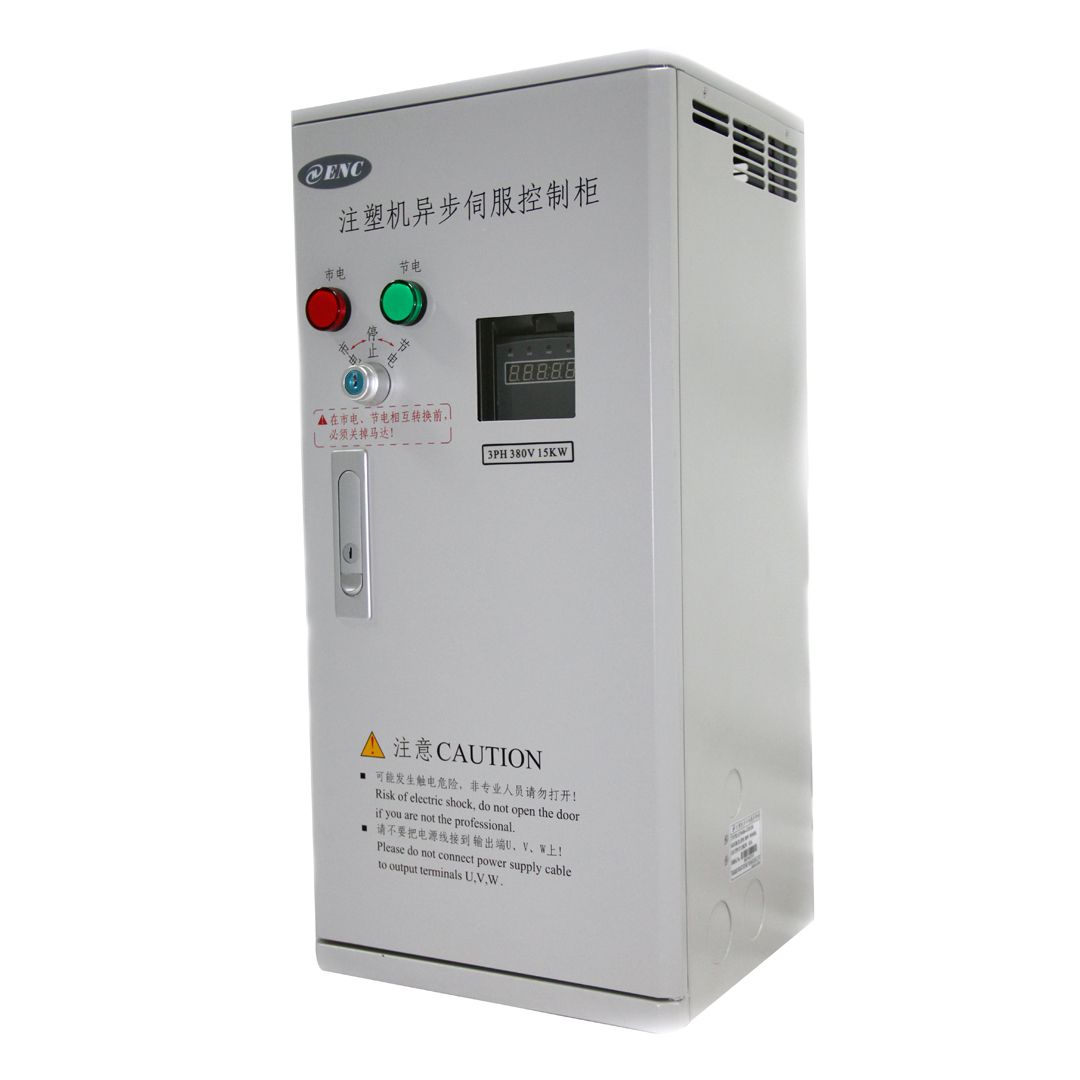

注塑機又名注射成型,各種塑料制品的生產設備,將塑料顆粒加熱融化注射到模具內冷卻成所需制品。EN606是專門針對注塑機節能的異步伺服控制器,控制精度和響應速度滿足各種注塑設備的要求,實現節能為用戶帶來良好效益。

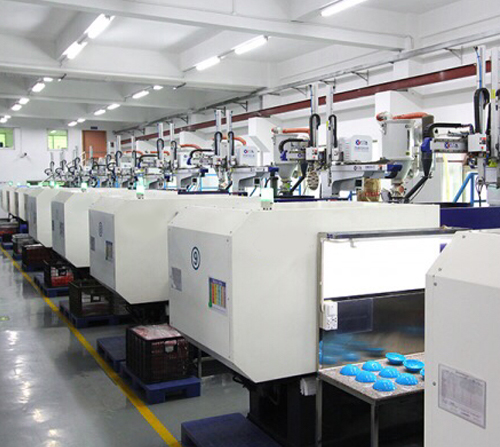

汽車配件生產、塑料加工等注塑機應用,壓鑄機應用。
優秀的性能優勢
獨特注塑機控制工藝集成
良好的應用效果
采用先進的數字微電腦控制(DSP),磁通矢量控制,加速時可達0.1S,效率更高
注塑機液壓系統與整機運行所需功率匹配,無高壓節流溢流能量損失,節電率高達25%~65%
高可靠性過載能力強:150%額定電流3分鐘,200%額定電流5秒鐘
保留注塑機原控制方式及油路不變,保證在注塑過程中射膠鎖模等高壓重負載沖擊下,不跳脫,不影響生產過程,保證產品品質
市電/節能運行雙回路安全設計,具有自動復位、掉電復位功能,保證生產連續性生產效率
軟起動減輕開鎖模震動,延長設備和模具的使用壽命減輕噪音,改善工作環境
系統發熱明顯減少,油溫穩定,注塑機冷卻用水量可節省30%以上
延長密封組件的使用壽命,降低停機維修機會,節省大量維護費用
項目 | 項目描述 | ||
輸入 | 額定電壓、頻率 | 三相380伏級:三相380V,50Hz/60Hz | |
允許電壓波動范圍 | 320~460V | ||
輸出 | 電壓 | 0~380V | |
頻率 | 0~600Hz | ||
過載能力 | 150%額定電流1分鐘 | ||
控制性能 | 控制方式 | 矢量控制,開環V/F控制 | |
速度控制精度 | ±0.5% 額定同步轉速(矢量控制); | ||
±1% 額定同步轉速(V/F控制); | |||
調速范圍 | 1:100(矢量控制); | ||
1:50(V/F控制); | |||
起動轉矩 | 1.0Hz:150% 額定轉矩(V/F控制); | ||
0.5Hz:150% 額定轉矩(矢量控制); | |||
速度波動 | ±0.3% 額定同步轉速(矢量控制); | ||
轉矩控制精度 | ±10% 額定轉矩(矢量控制); | ||
轉矩響應 | ≤20ms(矢量控制); | ||
頻率精度 | 數字設定:最高頻率×±0.01%;模擬設定:最高頻率×±0.5% | ||
頻率分辨率 | 模擬設定 | 最高頻率的0.1% | |
數字設定精度 | 0.01Hz | ||
外部脈沖 | 最高頻率的0.1% | ||
轉矩提升 | 自動轉矩提升;手動轉矩提升0.1~12.0% | ||
V/F曲線(電壓 | 額定頻率在0.5~650Hz任意設定,可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3、自定義V/F共5類曲線 | ||
頻率特性) | |||
加減速曲線 | 兩種方式:直線加減速和S曲線加減速;15種加減速時間,時間單位(0.01s、0.1s、1s)可選 ,最長1000分鐘 | ||
直流制動 | 起動、停止動作分別可選,動作頻率0~15Hz,動作電流0~100%額定電流,動作時間0~30.0s | ||
點動 | 點動頻率范圍:0Hz~上限頻率;點動加減速時間0.1~6000.0秒可設置 | ||
多段速運行 | 通過內置PLC或控制端子實現多段速運行,多達15段,每段對應單獨加減速時間,內置PLC支持掉電保存 | ||
內置PID控制器 | 可方便地構成閉環控制系統 | ||
自動節能運行 | 根據負載情況,自動優化V/F曲線,實現節能運行 | ||
自動電壓調整(AVR) | 當電網電壓變化時,能自動保持輸出電壓恒定 | ||
自動限流 | 對運行期間電流自動限制,防止頻繁過流故障跳閘 | ||
載波調制 | 根據負載特性自動調整載波 | ||
轉速跟蹤再啟動 | 實現對旋轉中的電機的無沖擊平滑起動 | ||
運行功能 | 運行命令給定通道 | 操作鍵盤給定、控制端子給定、通訊給定,可通過多種方式切換 | |
運行頻率給定通道 | 主輔給定,實現一個主調節、一個微調控制。數字給定、模擬給定、脈沖給定、脈寬給定、通訊給定等可通過多種方式隨時切換 | ||
捆綁功能 | 運行命令通道與頻率給定通道可以任意捆綁,同步切換 | ||
輸入輸出特性 | 數字輸入通道 | 8路通用數字輸入通道,最大頻率1KHz,其中1路可作脈沖輸入通道,最大輸入50KHz,可擴展至14路 | |
模擬輸入通道 | 2路模擬輸入通道,其中AI1可選4~20mA或0~10V輸入,AI2通道為差分輸入,4~20mA或-10~10V輸入可選 ,I1或I2 :0~1A輸入,V1或V2:0~10V輸入 | ||
脈沖輸出通道 | 0.1~20KHz的脈沖方波信號輸出,可實現設定頻率、輸出頻率等物理量的輸出 | ||
模擬輸出通道 | 2路模擬信號輸出,其中AO1通道可選4~20mA或0~10V,AO2通道可選4~20mA或0~10V可實現設定頻率、輸出頻率等物理量的輸出,可擴展至4路模擬輸出 | ||
特色功能 | 快速限流 | 最大程度限制控制柜過流、更可靠運行 | |
單脈沖控制 | 適用于需要一鍵控制控制柜起、停的場合,按一下起,再按一下停,再按一下又起,如此重復。此種用法簡單可靠,不易誤操作 | ||
定長控制 | 可實現定長控制 | ||
定時控制 | 定時控制功能:設定時間范圍0.1Min ~ 6500.0Min | ||
虛擬端子 | 五組虛擬輸入、輸出IO,可實現簡易邏輯控制 | ||
操作鍵盤 | LED顯示 | 可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數 | |
按鍵鎖定 | 實現對按鍵的部分或者全部鎖定 | ||
保護功能 | 上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、欠載保護 、繼電器吸合保護、端子保護、停電不停保護等 | ||
環境 | 使用場所 | 室內,不受陽光直曬,無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 | |
海拔 | 低于1000米。(高于1000米時需降額使用, 每增加1000米高度輸出電流約降低額定電流的10%) | ||
周圍溫度 | -10℃~+40℃(環境溫度在40℃~50℃,請降額使用或增強散熱) | ||
周圍濕度 | 小于95%RH,無水珠凝結 | ||
振動 | 小于5.9米/秒2(0.6g) | ||
存儲溫度 | -40℃~+70℃ | ||
結構 | 防護等級 | IP20 | |
冷卻方式 | 強制風冷 | ||
安裝方式 | 柜式 |

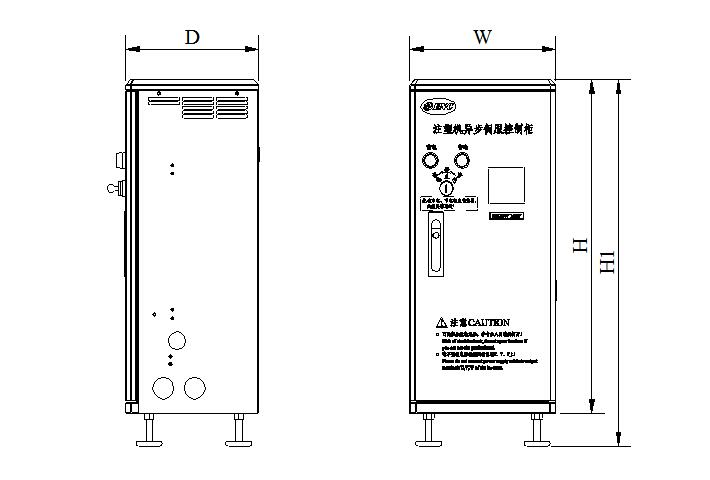

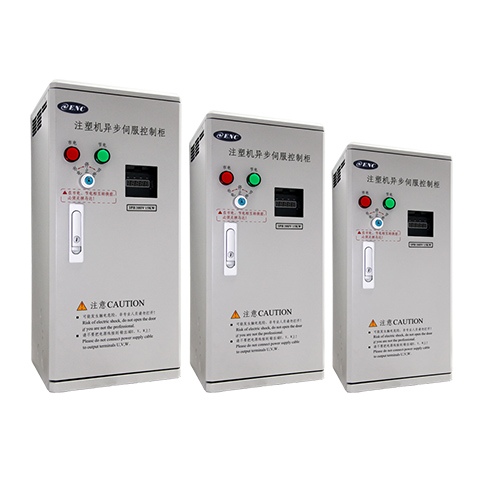

控制柜型號 | W (mm) | D (mm) | H (mm) | H1 (mm) | 毛重 (kg) |
EN606-4T0075 | 260 | 255 | 570 | 620 | 19 |
EN606-4T0110 | 260 | 255 | 570 | 620 | 21 |
EN606-4T0150 | 280 | 255 | 600 | 660 | 23.5 |
EN606-4T0185 | 320 | 300 | 675 | 735 | 35 |
EN606-4T0220 | |||||
EN606-4T0300 | 360 | 300 | 770 | 830 | 39 |
EN606-4T0370 | |||||
EN606-4T0450 | 435 | 345 | 895 | 955 | 65 |
EN606-4T0550 | |||||
EN606-4T0750 | 520 | 450 | 1200 | 1250 | 153 |
